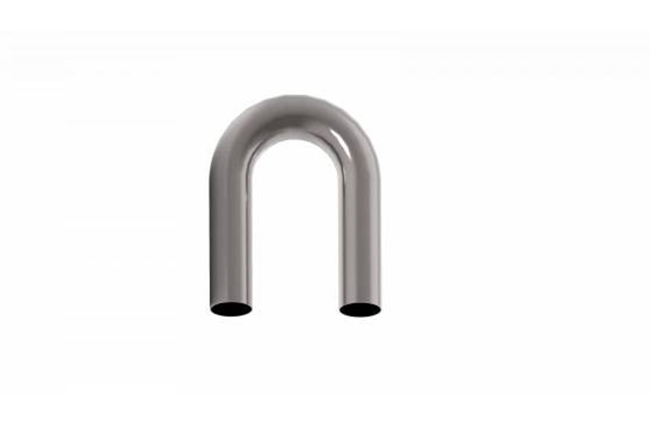

티타늄 U 벤트 파이프

고성능 열 전달을 위해 설계된 티타늄 U-Bent 파이프는 냉간 작업을 통해 제조되어 정확한 굽힘 반경과 균일 한 벽 두께를 보장합니다. 1, 2, 5, 7, 9 및 23 등급으로 제공되는이 파이프는 바닷물, 산 및 극한 온도에 저항하여 열 교환기, 보일러 및 해양 응용 분야에 적합합니다. 원활한 용접 옵션으로 U 벤드는 ASTM B338, ASME SB338 및 DIN 17861 표준을 충족합니다. 직경 (6.35-76.2mm), 벽 두께 (0.3-10mm) 및 굽힘 반경이 사용자 정의 할 수있는이 파이프는 누출 방지 신뢰성을 위해 100% 정수압 테스트를 거칩니다. 화학, 전력 및 해양 산업에 이상적이며 유지 보수 비용을 줄이면서 내구성을 향상시킵니다.

왜 티타늄 U-벤트 파이프를 선택합니까?

부식 저항-해수, 염소 및 황산을 견뎌냅니다 (공격적인 환경에서 7 및 12 학년이 우수함).
고강도 무게 비율-비슷한 강도를 가진 강철보다 40% 가볍습니다 (항공 우주 응용 분야의 경우 5 등급).

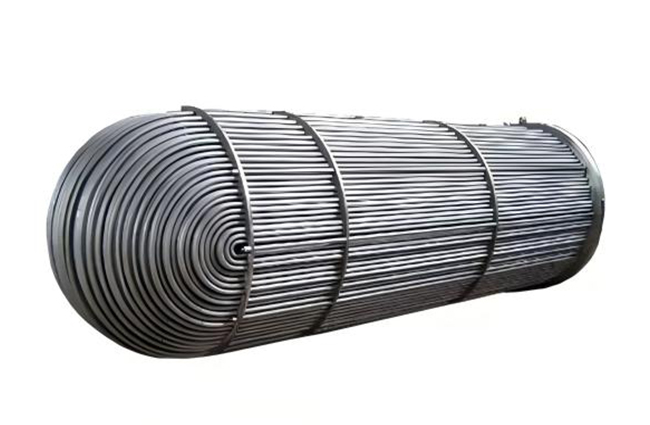

열 효율-열 교환기 및 응축기에 최적화되어 에너지 전달을 15-20% 향상시킵니다.
생체 적합성-23 등급 (Ti-6Al-4V ELI) 은 의료 및 제약 용도에 이상적입니다.
맞춤형 굽힘 반경, 길이 (최대 18m) 및 표면 마감 (광택, 절임 또는 패시브).

정밀 제조 공정

재료 선택 및 검증

원시 티타늄 빌렛은 분광 분석을 거쳐 등급 구성을 확인합니다.

전체 재료 추적 성을 위해 제공되는 밀 테스트 인증서

튜브 형성

원활한 튜브: 회전 피어싱을 통해 생산

용접 튜브: 궤도 TIG 용접으로 압연 시트에서 형성

벽 두께 공차 ± 5% 유지

콜드 벤딩 프로세스

CNC 맨드릴 벤딩은 정확한 반경 (1.5D ~ 5D) 을 보장합니다.

컴퓨터 제어 배압은 난방을 방지합니다 (>90% 원형 유지)

최소 벽 얇아짐 (<7% 감소)

열처리

650-750 ° C에서 스트레스 해소 어닐링 (등급에 따라 다름)

아르곤 분위기는 산화를 방지합니다

최적의 기계적 특성을위한 곡물 구조 정제

표면 마무리

HNO3/HF 용액에서 절임은 표면 오염을 제거합니다

매우 매끄러운 표면 (Ra <0.4μm) 에 사용할 수 있는 전기 연마

패시베이션 처리는 내식성을 향상시킵니다.

산업별 응용

화학 가공-반응기 코일, 산 응축기 (7 학년은 HCl & H₂ SOTelt에 저항한다).
발전-증기 응축기, 핵 냉각 시스템 (수명 2 학년).
해양 및 해양-담수화 플랜트, 선상 열 교환기 (해수의 경우 1 등급).
항공 우주-유압 및 연료 라인 시스템 (높은 스트레스의 경우 5 등급).
의료-살균 장비, 바이오 반응기 (생체 적합성 23 등급).
