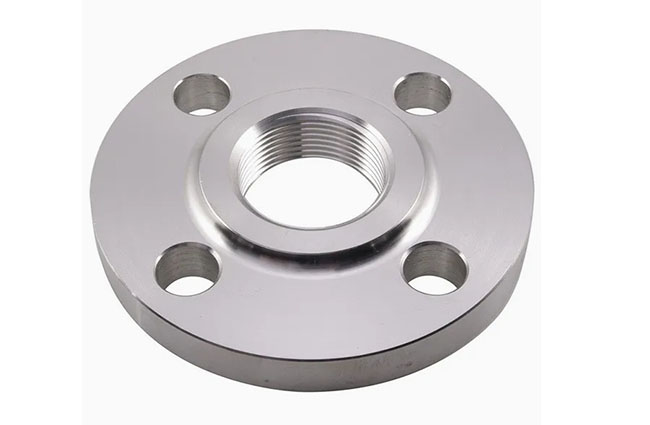

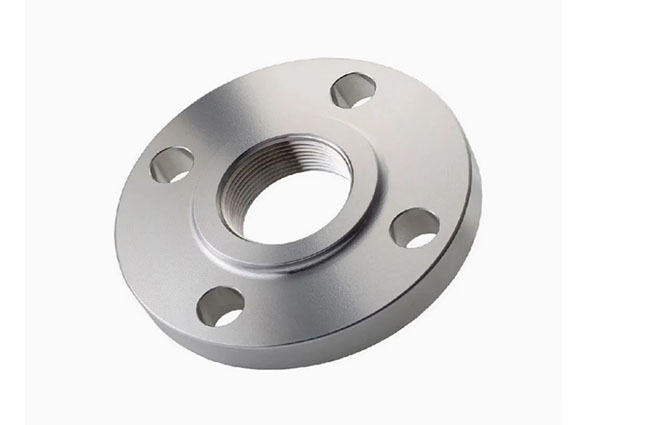

티타늄 스레드 플랜지

티타늄 스레드 플랜지 (나사 플랜지라고도 함) 는 용접없이 파이프를 연결하는 데 사용되는 플랜지 유형입니다. 연결 파이프의 외부 스레드와 일치하는 내부 스레드가 있으므로 용접이 불가능한 저압 및 비 임계 응용 분야에 이상적입니다. 티타늄 스레드 플랜지는 화학 가공, 해양 및 항공 우주 산업과 같이 내식성, 강도 및 경량 특성이 중요한 산업에서 널리 사용됩니다.

당사의 티타늄 스레드 플랜지는 ASME B16.5, ANSI, DIN, EN1092-1 및 JIS 표준에 따라 제조됩니다. 우리는 Gr1, Gr2, Gr5 (Ti-6Al-4V), Gr7 및 Gr12 를 포함한 다양한 티타늄 등급을 제공하여 표준 및 맞춤형 응용 프로그램에 대한 옵션을 제공합니다.

주요 기능

나사 연결로 용접없이 쉽게 조립 및 분해 가능

가연성 가스와 관련된 응용 분야 또는 용접이 제한되는 곳에 이상적입니다.

공격적인 환경에서 높은 내식성

가볍고 높은 강도, 특히 티타늄 Gr2 및 Gr5

바닷물, 산성 화학 물질 및 고순도 시스템에서 우수한 성능

응용 프로그램

화학 공정 시스템

해양 하드웨어 및 바닷물 배관

항공 우주 유압 및 연료 라인

석유 및 가스 계측 배관

의료 및 실험실 장비

용접이 허용되지 않는 산업용 유체 시스템

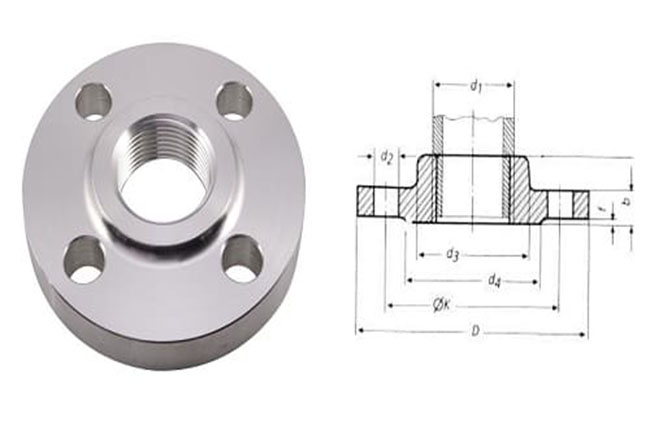

사양 테이블

공칭 파이프 크기	외부 직경 (mm)	두께 (mm)	보어 직경 (mm)	볼트 구멍 수	표준
1/2"	89	11	15	4	ASME B16.5
3/4"	98	13	20	4	EN1092-1
1"	108	14	25	4	ANSI / DIN
2"	150	17	50	8	JIS / ASME
4"	229	21	100	8	ASME B16.5
맞춤 크기	요청에	요청에	요청에	요청에	OEM 드로잉

사용 가능한 티타늄 등급

학년	표준	속성
Gr1	ASTM B381	상업적으로 순수한 티타늄, 높은 연성과 부식 방지
Gr2	ASTM B381	강도와 성형성 사이의 좋은 균형을 제공하는 가장 일반적으로 사용되는 등급
Gr5	Ti-6Al-4V	높은 강도와 내열성을 가진 항공 우주 등급 티타늄 합금
Gr7	Ti Pd	염산 및 황산과 같은 산 감소에 대한 내성 강화
Gr12	티 모 니	높은 온도 응용 분야에서 우수한 내식성 및 용접성
