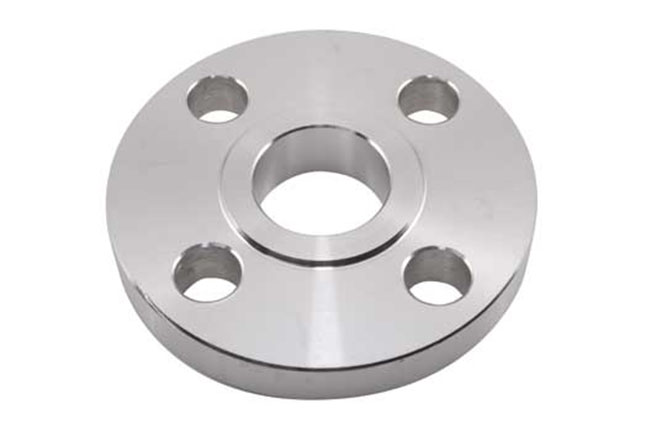

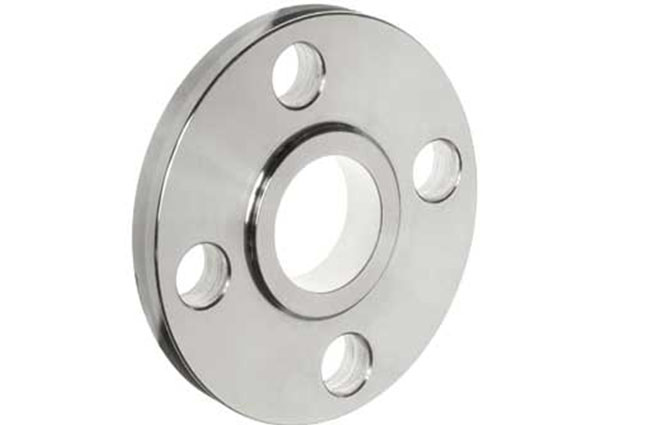

티타늄 슬립 온 플랜지

티타늄 슬립 온 플랜지는 파이프 위로 미끄러 져 내부와 외부에서 용접되어 강도를 제공하고 누출을 방지하도록 설계된 널리 사용되는 파이프 플랜지 유형입니다. 고급 티타늄 또는 티타늄 합금으로 제작 된이 플랜지는 화학 가공, 해양 시스템 및 고성능 항공 우주 또는 의료 응용 분야와 같은 부식성 환경에 이상적입니다.
우리는 ASME B16.5, DIN, EN1092-1, JIS 및 GB/T와 같은 국제 표준에 따라 티타늄 슬립 온 플랜지를 제조하며 Gr1, Gr2, Gr5 (Ti-6Al-4V), 요청시 Gr7, Gr9, Gr12 및 기타.

주요 기능

· • 산, 염화물 및 바닷물에 우수한 내식성

· • 높은 강도 대 무게 비율

· • 우수한 용접 및 제조 속성

· • 경량과 내구성

· • 가혹한 환경에서 긴 서비스 수명

응용 프로그램

· • 화학 및 석유 화학 산업

· • 담수화 및 해양 공학

· • 항공 우주 및 방위 시스템

· • 의료 장비 및 임플란트

· • 발전 및 에너지 부문

· • 3D 인쇄 및 첨가제 제조 시스템 (유체/가스 파이프 라인)

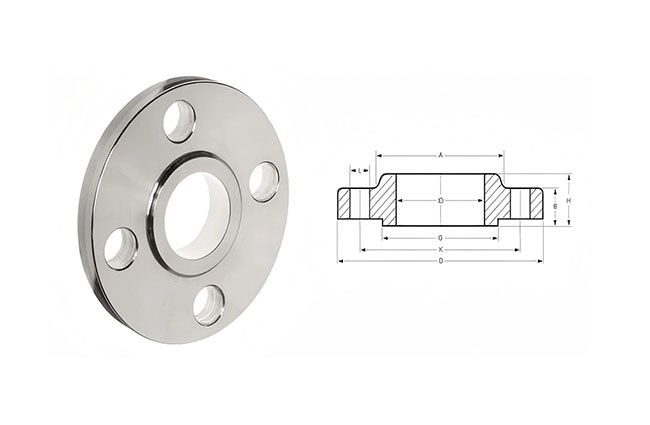

사용 가능한 크기 및 표준

크기 (NPS)	외부 직경 (OD)	두께	볼트 원형 직경	볼트 구멍 수	플랜지 표준
1/2 " (DN15)	89mm	11mm	60.3mm	4	ASME B16.5, EN1092
1 " (DN25)	108mm	13mm	79.4mm	4	ASME B16.5, JIS
2 " (DN50)	150mm	16mm	120.7mm	4 또는 8	ASME B16.5
4 " (DN100)	229mm	19mm	190.5mm	8	ASME B16.5
6 " (DN150)	279mm	21mm	241.3mm	8	ASME B16.5
맞춤	요청시	요청시	요청시	요청시	허용되는 그림

재료 등급

학년	표준	설명
Gr1	ASTM B381 / B363	상업적으로 순수한 티타늄, 우수한 내식성, 좋은 연성
Gr2	ASTM B381 / B363	가장 일반적으로 사용되는 균형 잡힌 강도와 형성 성
Gr5	Ti-6Al-4V	항공 우주 및 고성능 부품에 일반적으로 사용되는 고강도
Gr7	Ti Pd	염산과 같은 산 감소에 대한 탁월한 내성
Gr12	티 모 니	산성 및 염화물 환경에서 우수한 내식성
