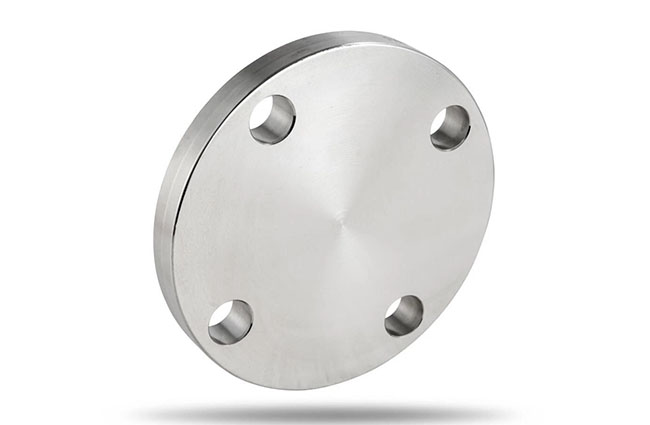

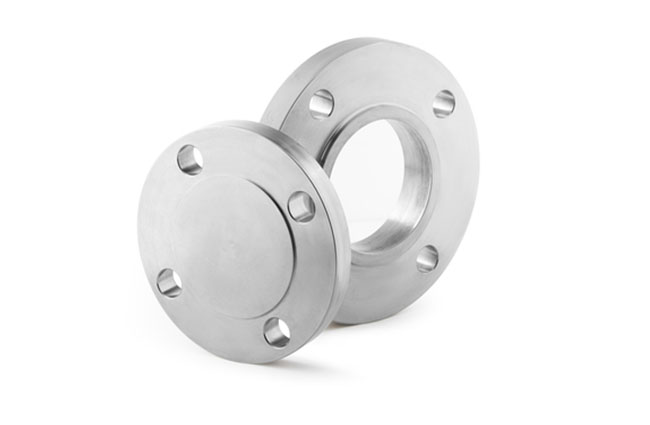

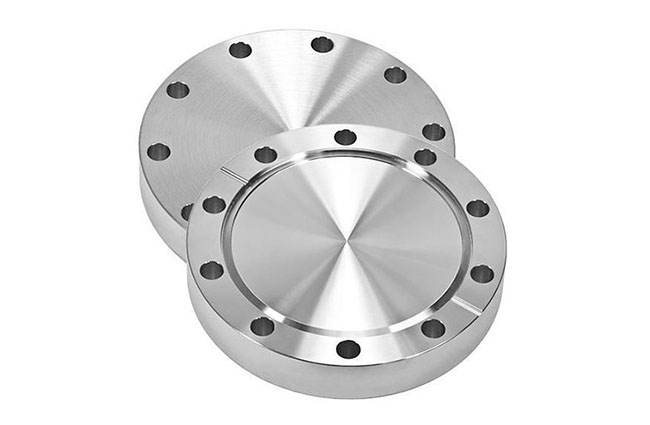

티타늄 블라인드 플랜지

티타늄 블라인드 플랜지는 파이프 라인을 차단하거나 배관 시스템에서 정지를 만드는 데 사용되는 견고한 디스크입니다. 일반적으로 배관 시스템의 끝이나 사용하지 않는 압력 용기 개구부에 설치됩니다. 티타늄 블라인드 플랜지는 우수한 내식성, 경량 및 고강도로 유명하여 항공 우주 및 의료 산업의 화학 가공, 해양 공학 및 고성능 응용 분야에 이상적입니다.
당사의 티타늄 블라인드 플랜지는 ASME B16.5, ANSI, DIN, EN1092-1, JIS 및 GB/T와 같은 국제 표준에 따라 생산되며 Gr1, Gr2, Gr5, gr7, Gr9 및 Gr12.

주요 기능

· • 최대 내식성을 위한 순수한 티타늄 또는 티타늄 합금으로 제작

· • 내구성 및 경량

· • 파이프 끝을위한 우수한 밀봉 성능

· • 다양한 압력 등급 및 크기로 제공

· • 설치 및 제거 검사 및 유지 보수

응용 프로그램

· • 화학 및 석유 화학 산업

· • 석유 및 가스 파이프 라인

· • 담수화 및 해양 응용

· • 항공 우주 및 방위 시스템

· • 의료 기기 및 공정 장비

· • 발전소 및 산업용 유체 제어 시스템

사용 가능한 크기 및 표준

크기 (NPS)	외부 직경 (OD)	두께	볼트 원형 직경	볼트 구멍 수	플랜지 표준
1/2 " (DN15)	89mm	11mm	60.3mm	4	ASME B16.5, EN1092
1 " (DN25)	108mm	13mm	79.4mm	4	ASME B16.5, JIS
2 " (DN50)	150mm	16mm	120.7mm	4 또는 8	ASME B16.5
4 " (DN100)	229mm	19mm	190.5mm	8	ASME B16.5
6 " (DN150)	279mm	21mm	241.3mm	8	ASME B16.5
맞춤	요청시	요청시	요청시	요청시	허용되는 그림

재료 등급

학년	표준	설명
Gr1	ASTM B381 / B363	상업적으로 순수한 티타늄, 우수한 내식성
Gr2	ASTM B381 / B363	가장 널리 사용되는 티타늄 등급 좋은 강도 및 내식성
Gr5	Ti-6Al-4V	항공 우주 및 산업 부품에 이상적인 고강도 합금
Gr7	Ti Pd	산을 줄이는 데 탁월한 내성
Gr12	티 모 니	염화물 함유 환경에서 고성능
